Пользователи в России:

• Техноцентр компьютерного инжиниринга УГТУ-УПИ, Екатеринбург
• Уралвагонзавод, Н.-Тагил
• ОАО «Курганмашзавод», г. Курган (прекратили эксплуатацию)

Программа моделирует:

• заливку металла: течение расплава при гравитационной заливке с учетом поворота формы, заполнение формы под давлением; гидродинамический анализ совмещен с тепловым; существует связь через интерфейс с программой гидродинамических расчетов Flow3d;
• затвердевание металла: расположение тепловых узлов и усадочных дефектов;
• напряжения и поводку; суперпозицию технологических и эксплуатационных напряжений;
• микроструктуру;
• термообработку;
• сварку.

Программа различает при моделировании следующие виды литья:

• под высоким давлением;
• под низким давлением;
• по выплавляемым моделям;
• в кокиль;
• в песчаную форму;
• оболочковое литье;
• гравитационное;
• центробежное;
• непрерывное.

Наше мнение:

Wincast — разрабатывался специалистами из Аахенского университета на 4 года ренее, чем Magmasoft. Wincast отличная литейная программа с большими возможностями для моделирования. По сравнению с Procast и Полигон, имеет более удобный процесс построения сеточной модели, не уступая в точности расчетов. В целом программа интересна в использовании, но тяжеловата для рядовых технологов, т.к. имеет не дружественный интерфейс и есть некоторая сложность для подготовке данных для расчета. К сожалению, интерес в России к данной программа не высокий. Ощущается также отсутствие информации по новым версиям.

Недостатки Wincast:

• неудобный интерфейс
• отсутствие отечественной базы данных
• высокая стоимость и обязательная платная годовая поддержка

Общее описание:

Wincast имеет модульную структуру. Основу системы составляют базовые и дополнительные модули для последовательного или параллельного прохождения различных этапов моделирования, задачи могут решаться совместно с учетом их взаимного влияния:

• ANG — препроцессор, импортирующий геометрические модели и генерирующий конечно-элементную сетку;
• TFG — модуль тепловых расчетов в процессе затвердевания;
• FUEL — модуль гидродинамического анализа потоков при заполнении формы расплавом;
• SPA — модуль расчета термических напряжений и остаточной деформаций;
• ZTUC — модуль микроструктурного анализа;
• EDA — постпроцессор, просматривающий расчетные результаты.

Импорт геометрии

Построение объемной модели отливки и литниково-питающей системы можно провести в любой внешней CAD-системе и затем импортировать в литейный имитатор в формате *.stl. Для построения и редактирования геометрических моделей можно воспользоваться встроенными средствами.

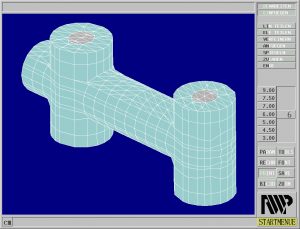

Генерация сетки

WinCast использует метод конечных элементов, который позволяет меньшим количеством элементов точно описать поверхность. Разбиение слоев на элементарные 5-гранные призмы можно проводить в автоматическом режиме. Средства поиска ошибок генерации сетки доступны и сильно развиты в препроцессоре. Генерация сетки в автоматическом режиме занимает полчаса, в сетке отсутствуют ошибки, способные вызвать проблемы при вычислении. Сгенерированная сетка вместе с расчетными результатами передается для дальнейших расчетов в NASTRAN или через нейтральный формат — в любую иную САЕ-систему.

Преимущества конечно-элементной сетки:
более точная аппроксимация сложных поверхностей;
более точное представление тонких стенок и сложных сечений меньшим числом элементов;
возможность на одной сетке проводить тепловой, гидродинамический и прочностной анализ;
меньшее число узлов обусловливает меньшее время расчета.

База данных
организована в текстовом формате, легко редактируется и дополняется; содержит свойства сплавов и материалов в виде табличной функции от температуры.

Заполнение формы металлом
WinCast построен из нескольких независимых программных модулей, способных передавать последовательно результаты расчетов с выхода одного модуля на вход другого. Модуль тепловых расчетов, принимая геометрию в виде сетки из геометрического модуля, в первую очередь имитирует заливку металла, вычисляя маршрут потоков и температурные поля. Визуальное представление заливки анимировано. WinCast дифференцирует свободную заливку, заполнение под низким или высоким давлением, используя для разных способов заливки различные физические модели.
